🔌 Cáp tín hiệu DB9 cái sang DB15 đực – Cáp RS232 lõi bằng đồng 28AWG (Sản xuất theo yêu cầu)

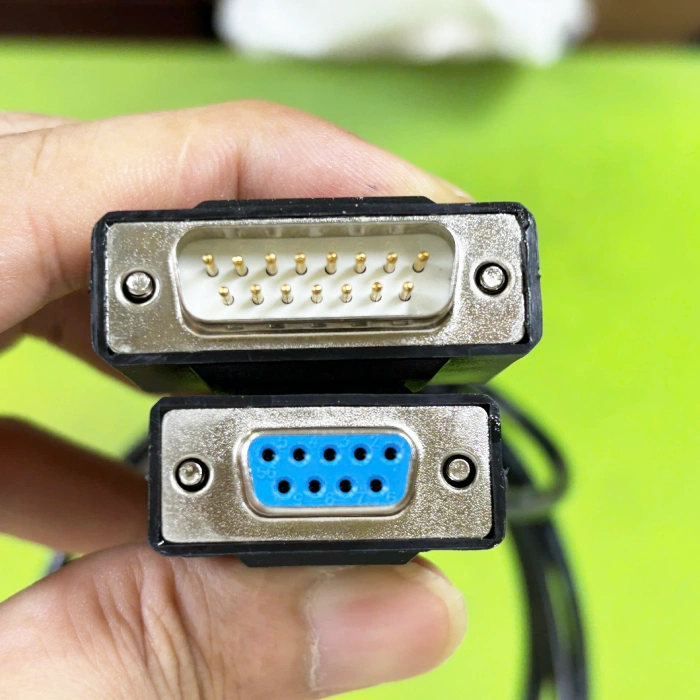

Cáp chuyển đổi RS232 DB9 sang DB15 4

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực dài từ 1m đến 20m

Cáp tín hiệu DB9 cái sang DB15 đực là dòng cáp kết nối chuyên dụng dùng trong truyền dữ liệu chuẩn RS232, thường được dùng để kết nối giữa máy tính, thiết bị công nghiệp, PLC, máy CNC, thiết bị đo lường và các hệ thống điều khiển tự động.

Sản phẩm được hàn thủ công (DIY) theo sơ đồ tín hiệu yêu cầu, đảm bảo khả năng tương thích linh hoạt với nhiều thiết bị khác nhau. Cáp dùng lõi bằng đồng 28AWG chất lượng cao, giúp truyền tín hiệu ổn định, giảm thiểu suy hao và chống nhiễu hiệu quả.

Đầu cáp gồm DB9 cái và DB15 đực, thích hợp với nhiều chuẩn giao tiếp trong công nghiệp và hệ thống điều khiển.

🔧 Thông số kỹ thuật

Thông số	Giá trị
Loại cáp	Cáp tín hiệu RS232
Chuẩn kết nối	DB9 cái sang DB15 đực
Chất liệu lõi	Đồng
Tiết diện lõi	28AWG
Phương pháp sản xuất	Hàn tay (DIY)
Chiều dài cáp	1m – 20m (tùy chọn)
Kiểu dây	Cáp tín hiệu nhiều lõi
Ứng dụng	Truyền dữ liệu RS232

Sơ đồ kết nối mặc định DB9 sang DB15

Cáp tín hiệu DB9 cái sang DB15 đực này được hàn theo sơ đồ mặc định dưới đây, thích hợp với nhiều thiết bị dùng chuẩn RS232:

DB9 Pin	DB15 Pin
1	1
2	2
3	3
4	13
5	14
6	6
7	7
8	8
9	10

Sơ đồ này là sơ đồ phổ biến nhất giữa hai chuẩn cổng DB9 và DB15.

Hỗ trợ sản xuất theo sơ đồ yêu cầu

Cáp được hàn tay (DIY), cho phép tùy chỉnh linh hoạt theo từng nhu cầu dùng.

Chúng tôi nhận gia công theo nhiều dạng sơ đồ:

Sơ đồ RS232 theo yêu cầu
Cáp null modem (đấu chéo) hoặc đấu thẳng
Kết nối cho PLC, CNC, HMI
Sơ đồ tín hiệu riêng theo từng thiết bị

📌 Khách hàng có thể cung cấp sơ đồ hoặc model thiết bị, chúng tôi sẽ hỗ trợ gia công đúng chuẩn.

⚠️ Lưu ý trước khi mua cáp

Sản phẩm mặc định được hàn theo sơ đồ RS232 phổ biến (như sơ đồ ở trên). Tuy nhiên, không phải thiết bị nào cũng sử dụng cùng một sơ đồ.

👉 Để tránh mua nhầm, vui lòng kiểm tra:

Chuẩn giao tiếp: RS232 / RS422 / RS485
Sơ đồ chân (pinout) của cổng DB9 / DB15
Yêu cầu kết nối cụ thể của thiết bị (nếu có)

📌 Một số thiết bị công nghiệp như CNC, PLC dùng sơ đồ riêng, cần đặt cáp theo yêu cầu.

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

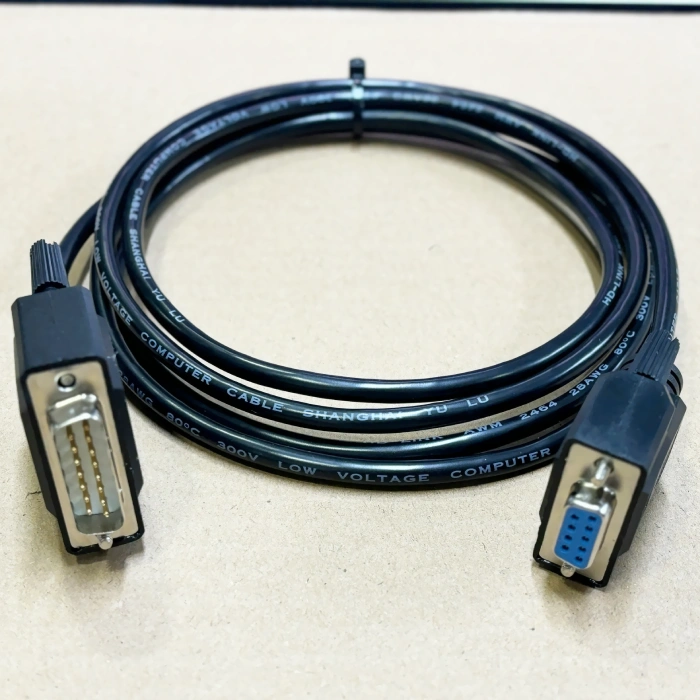

Cáp chuyển đổi RS232 DB9 sang DB15 3

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

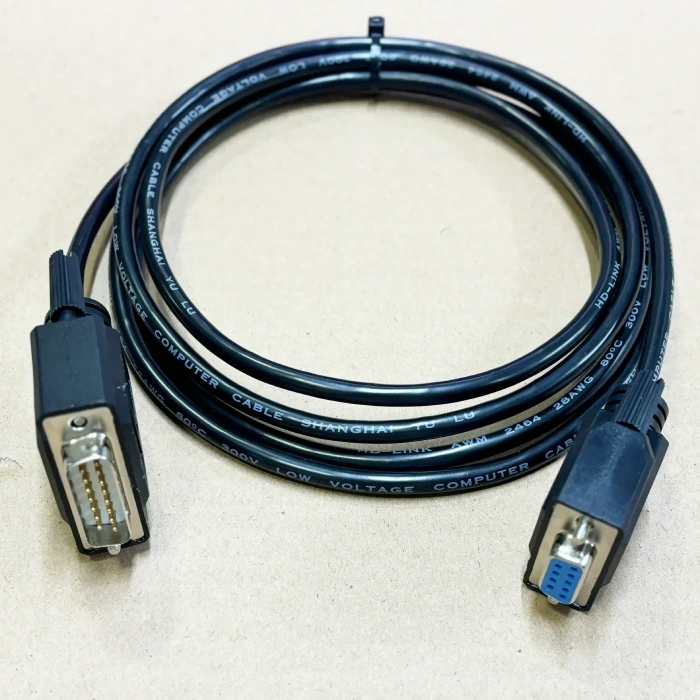

Cáp chuyển đổi RS232 DB9 sang DB15 2

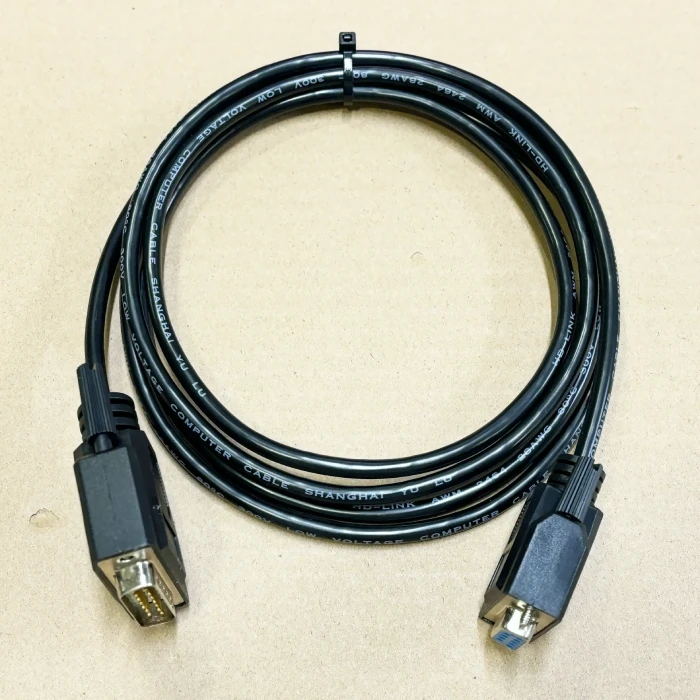

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

Bảng danh sách các biến thể sản phẩm

Mã sản phẩm (SKU)	Mô tả	Kích cỡ	Giá	Tình trạng kho
MS2525C1	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi bằng đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 1M	1M	160.000₫	Còn hàng
MS2525C2	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 1.5M	1.5M	170.000₫	Còn hàng
MS2525C3	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 2M	2M	180.000₫	Còn hàng
MS2525C4	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 3M	3M	220.000₫	Còn hàng
MS2525C5	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 5M	5M	260.000₫	Còn hàng
MS2525C6	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 8M	8M	320.000₫	Còn hàng
MS2525C7	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 10M	10M	360.000₫	Còn hàng
MS2525C8	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 12M	12M	400.000₫	Còn hàng
MS2525C9	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 15M	15M	460.000₫	Còn hàng
MS2525C10	Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 20M	20M	560.000₫	Còn hàng
