Đầu jack hàn âm thanh 6.35mm Stereo và Mono bẻ góc 90 độ Coraon Z-NP3RX-B Z-NP2RX-B
60.000₫110.000₫ (-45%)
Đầu jack hàn âm thanh 6.35mm Coraon Z-NP3RX-B (Stereo) và Z-NP2RX-B (Mono) bẻ góc 90 độ, chất liệu kim loại mạ vàng, giúp kết nối âm thanh ổn định, âm thanh rõ ràng, dễ dàng sử dụng và lắp ráp. Thích hợp cho nhạc cụ, mixer, ampli và DIY cáp âm thanh.
- Giá đã bao gồm VAT
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
Đầu jack hàn âm thanh 6.35mm Coraon Z-NP3RX-B (Stereo) và Z-NP2RX-B (Mono) – Đầu cắm âm thanh bẻ góc 90 độ
Đầu jack hàn âm thanh 6.35mm Coraon Z-NP3RX-B (Stereo) và Z-NP2RX-B (Mono) là sự lựa chọn tuyệt vời cho những ai cần tạo ra kết nối âm thanh chính xác và bền bỉ. Sản phẩm được thiết kế đặc biệt với đầu jack bẻ góc 90 độ, giúp tiết kiệm không gian và tăng tính linh hoạt trong việc kết nối các thiết bị âm thanh như guitar, keyboard, mixer và ampli. Được làm từ vật liệu đồng mạ vàng cao cấp, đầu jack Coraon mang lại khả năng truyền tải tín hiệu ổn định, âm thanh rõ ràng và độ bền vượt trội.
Đặc điểm nổi bật
- Thiết kế bẻ góc 90 độ: Tiết kiệm không gian, dễ dàng kết nối trong các không gian chật hẹp, bảo vệ cáp khỏi bị kéo căng hay gập góc.
- Chất liệu cao cấp: Được làm từ kim loại mạ vàng và chân tiếp xúc đồng mạ vàng, đầu hàn này giúp giảm thiểu suy hao tín hiệu và tăng độ bền.
- Dễ sử dụng: Với đầu hàn dễ tiếp xúc, việc kết nối và sửa chữa các dây cáp âm thanh trở nên dễ dàng và nhanh chóng.
- Mạ vàng: Công nghệ mạ vàng giúp tăng khả năng dẫn điện, cải thiện chất lượng âm thanh và giảm thiểu sự nhiễu loạn tín hiệu.
Thông số kỹ thuật
Thông số | Z-NP3RX-B (Stereo) | Z-NP2RX-B (Mono) |
---|---|---|
Loại jack | 6.35mm Stereo | 6.35mm Mono |
Chất liệu vỏ | Kim loại sơn đen | Kim loại sơn đen |
Chất liệu chân tiếp xúc | Đồng mạ vàng | Đồng mạ vàng |
Đầu hàn | 3 chân | 2 chân |
Độ bền | Cao, chống oxi hóa | Cao, chống oxi hóa |
Ứng dụng | Kết nối âm thanh stereo | Kết nối âm thanh mono |
Ứng dụng thực tế
- Kết nối nhạc cụ: Dùng để kết nối guitar, bass, keyboard với ampli hoặc hệ thống âm thanh.
- Hệ thống âm thanh: Tạo kết nối âm thanh ổn định cho mixer, ampli, PA system hoặc dàn âm thanh gia đình.
- DIY cáp âm thanh: Thích hợp cho những ai muốn tự lắp ráp hoặc sửa chữa cáp âm thanh một cách dễ dàng.
Lợi ích khi sử dụng sản phẩm
- Bền bỉ và lâu dài: Chất liệu kim loại mạ vàng giúp bảo vệ đầu jack khỏi oxi hóa và ăn mòn.
- Truyền tải âm thanh chất lượng: Đảm bảo tín hiệu âm thanh ổn định, rõ ràng, giảm thiểu suy hao và nhiễu loạn.
- Tiện lợi: Với thiết kế bẻ góc 90 độ và đầu hàn dễ sử dụng, sản phẩm giúp tiết kiệm không gian và thuận tiện trong việc sửa chữa, kết nối.
Đầu jack hàn âm thanh 6.35mm Coraon Z-NP3RX-B và Z-NP2RX-B là giải pháp lý tưởng cho những ai cần kết nối âm thanh chất lượng cao và bền bỉ. Với thiết kế tinh tế, khả năng truyền tải tín hiệu chính xác, và dễ sử dụng, sản phẩm này chắc chắn sẽ đáp ứng được nhu cầu của bạn trong công việc âm thanh chuyên nghiệp hay giải trí.

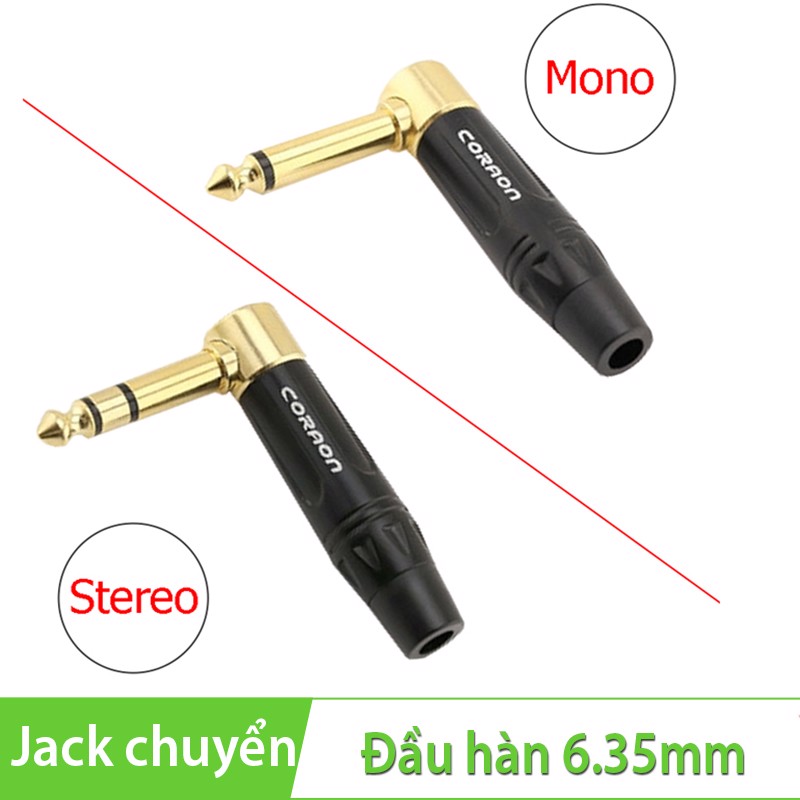

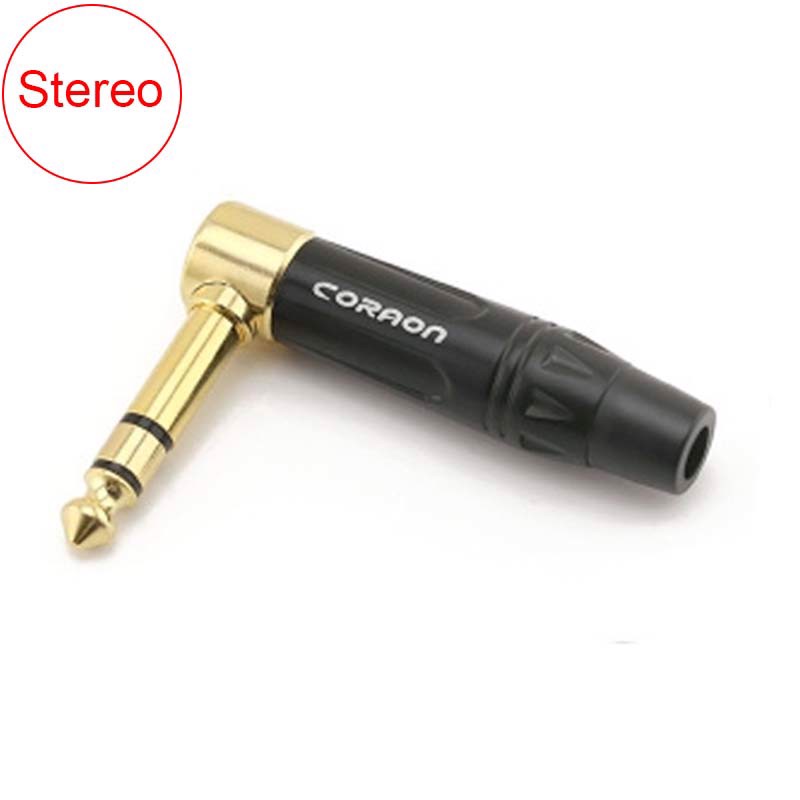

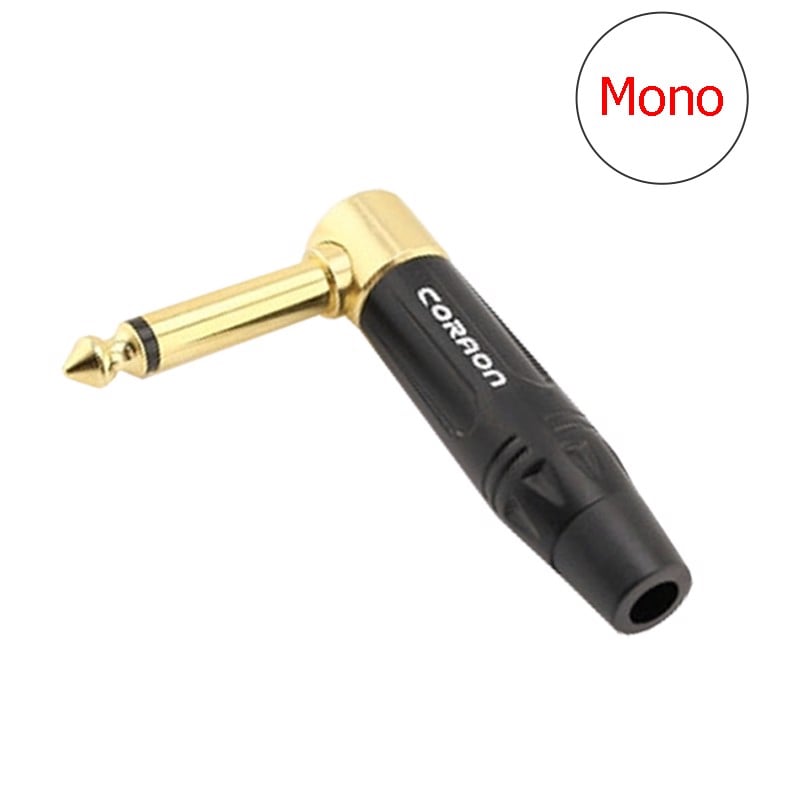

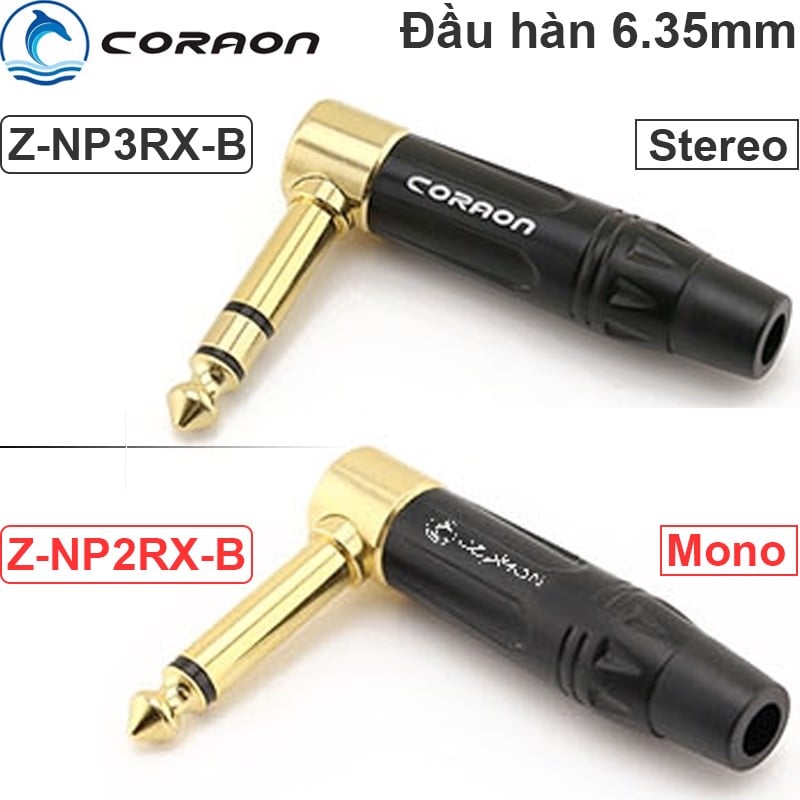

Hình ảnh sản phẩm Đầu hàn cáp âm thanh 6.5mm Coraon Mono Z-NP2RX-B | Stereo Z-NP3RX-B
Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh
Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh. Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.
Một số dây tín hiệu kết nối
Cách quý ước các loại dây cho dễ hiểu:
– Lõi dây màu đỏ = dây nóng
– Lõi dây màu xanh = dây nguội
– Lõi dây màu nâu hoặc đen = dây mass (còn gọi là dây ground)
1/ Jack CANON (còn gọi là jack XLR) <===> jack 6 ly Mono (còn gọi là jack 1/4″ Mono)
Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:
– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.
– Bước 2: Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.
Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.
Cách hàn dây canon sang jack 6 ly
Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:
– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.
– Bước 2: Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.
– Bước 3: Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.
Cách hàn dây canon sang jack 6 ly Mono
Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.
2/ Jack CANON (còn gọi là jack XLR) <===> jack 6 ly TRS (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)
Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:
– Chân số 1 của jack Canon <—> chân Sleeve
– Chân số 2 của jack Canon <—> chân Tip
– Chân số 3 của jack Canon <—> chân Ring
3/ Jack CANON (còn gọi là jack XLR) <===> 1 jack RCA (còn gọi là jack hoa sen)
Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).
Cách hàn dây canon sang jack hoa sen
Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).
4/ Jack CANON (jack XLR) <===> 2 đầu jack RCA (jack hoa sen)
Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:
– Bước 1: hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.
– Bước 2: hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.
– Bước 3: dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.
Cách hàn dây canon sang 2 jack hoa sen
5/ Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)
Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:
– Bước 1: hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.
– Bước 2: hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.
– Bước 3: dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.
Cách hàn dây 6 ly sang 2 jack hoa sen
Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.
